Clivet, elfoenergy edge evo e Cloni!

[marx86]

La seriale standard non va bene, serve un adattatore usb/485 oppure seriale/485
Non hai altro modo di collegarti

Cosa vuol dire che la seriale standard non va bene? Controllo in questo modo altri modelli di Pdc in giro per il mondo... e a casa mia non posso controllare una Clivet?

Che cosa cambierebbe tra la seriale vera e la seriale fatta con un adattatore usb?



[rrrmori53]

Non ti serve un adattatore usb/seriale........................ ti serve un adattatore usb/RS485, i segnali di una seriale sono diversi da una RS485, altrimenti come arrivi a1200 meti di linea utile con solo 2 fili non schermati



[marx86]

Il mio minipc ha già una seriale impostata sullo standard rs 485, come ho scritto sopra, comunico perfettamente con un altro device.. la cosa strana che poi ottengo risposte assurde lunghe 2 byte appena accendo la PdC....è come se la PdC rispondesse in broadcast a tutti i device che trova sul bus, oppure c'è qualcos'altro che mi sta sfuggendo...



[rrrmori53]

Non saprei.............. io mi sono connesso con HA via wifi, non è il massimo ma sto implementando il collegamento via cavo con Esp in wifi e applicazione dedicata

Sono solo alla fase iniziale non saprei che dirti il perche non va
Se la seriale è impostata in modo solo soft potrebbe non collegarsi



[Felix80]

La PDC invia anche sull'id 0, dovrebbe essere l'id del broadcast. Infatti quando ho fatto la scansione con CAS Modbus Scanner ho trovato gli stessi messaggi sia sull'id 0 che sul 16. Forse è questo che ti crea problemi? Ma quindi la PDC è collegata sulla stessa rete bus con altri dispositivi?

Sulla mia ho solo il Rotary, ma ti ripeto se fai una scansione con il software che ti ho detto prima puoi trovare l'id corretto.



[rrrmori53]

Felix80 una roba simile??



[Felix80]

Si esatto, devi solo collegarlo adesso



[rrrmori53]

QUOTE=Felix80;n2269115]Si esatto, devi solo collegarlo adesso[/QUOTE]

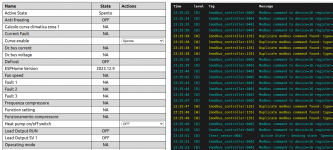

questo il controller a confronto con una chiavetta usb, gia funzionante.....





penso non avere problemi di spazio



durante i test





Ha in esecuzione



[GianCN]

...
Mi spiego meglio, ho collegato i miei due filetti data + e data - dal mio controllore ad H2 e H1 sul quadro dell'unità interna della mia Sphera Evo 2.0 ma... ad ogni tentativo di lettura ricevo risposte lunghe 2 byte...
Non mi è chiaro voi dove vi collegate..
....

Ciao, scusa se mi intrometto; il collegamento va fatto sul tastierino.
Se la foto che hai messo è quella del quadro, non è li che devi collegare H1 e H2.
A meno che tu non abbia delle Pdc in cascata
Se trovo le foto della mia connessione te le mando



[marx86]

Ciao, scusa se mi intrometto; il collegamento va fatto sul tastierino.
Se la foto che hai messo è quella del quadro, non è li che devi collegare H1 e H2.
A meno che tu non abbia delle Pdc in cascata
Se trovo le foto della mia connessione te le mando

Ciao GianCN, in effetti ora che leggo ciò che hai scritto sembra che l'immagine non voglia indicare H1 e H2 sulla scheda ma forse vuole indicare i suoi corrispondenti Y E da un altra parte? O ci sono anche H1 e H2 sulla morsettiera del tastierino? In effetti lì ci sono dei cavi ora che ricordo... se tu mi mandassi una foto sarebbe fantastico!


Giusto per non sbagliarsi, per tastierino intendi questo?



[GianCN]

... se tu mi mandassi una foto sarebbe fantastico!

Ciao marx86,
Ho recuperato qualche foto che ti allego e condivido volentieri.
Il tastierino è quello frontale dell'unità interna della PdC.
Ho avuto qualche problema ad aprirlo perchè ha 4 viti torx ed una di queste era particolarmente serrata e non si apriva.
Per il collegamento ho usato un connettore da auto a due fili in modo che, se dovessi fare manutenzione, lo puoi tranquillamente sganciare come gli altri due già presenti
Spero sia tutto chiaro



[sonico]

Ciao, scusa se mi intrometto; il collegamento va fatto sul tastierino.
Se la foto che hai messo è quella del quadro, non è li che devi collegare H1 e H2.
A meno che tu non abbia delle Pdc in cascata
Se trovo le foto della mia connessione te le mando

Si esatto, H1 e H2 dell'unità display. Quelli all'interno della macchina sono solo per collegare altre unità in cascata.



[marx86]

Esatto, vi ringrazio moltissimo.



[giannibu]

Ciao a tutti, ho integrato la PDC con Home Assistant tramite l'integrazione https://github.com/georgezhao2010/midea_ac_lan

Per ottenere più dati vorrei però cimentarmi ad utilizzare l'integrazione tramite esp32/esphome.
E' la mia prima volta e pertanto vi chiederei una mano per iniziare:
Lista della spesa:
1) pensavo di comprare questo esp32 da amazon: AZDelivery Scheda di Sviluppo ESP32 NodeMCU WiFi CP2102 (https://www.amazon.it/gp/product/B071P98VTG/ref=ox_sc_act_title_3?smid=A1X7QLRQH87QA3&psc=1)

2) cavo USB A > USB C per collegare l'esp32 al pc ed effettuare l'installazione
(https://www.amazon.it/gp/aw/d/B07BNF842T/?_encoding=UTF8&pd_rd_plhdr=t&aaxitk=8d4d2124b823f 6729643eafd32a5365b&hsa_cr_id=1353797990002&qid=17 08958632&sr=1-2-e0fa1fdd-d857-4087-adda-5bd576b25987&ref_=sbx_be_s_sparkle_mcd_asin_1_img& pd_rd_w=Dx2Gl&content-id=amzn1.sym.b580b30c-dd62-441e-ab95-5e749dbe7889%3Aamzn1.sym.b580b30c-dd62-441e-ab95-5e749dbe7889&pf_rd_p=b580b30c-dd62-441e-ab95-5e749dbe7889&pf_rd_r=V7AC1R2SWM0AKGFGGD38&pd_rd_wg =ik6XS&pd_rd_r=689d118e-7529-409a-956f-8db23232e12d&th=1)

Dubbi:
- quale tipologia di cavetti devo comprare per collegare l'esp32 all'interfaccia utente della PDC?
- ho letto che Felix ha utilizzato un adattatore ttl-rs485. A cosa serve esattamente ed è necessario per collegare l'esp32?
- serve altro?



[Felix80]

Per collegare l'esp al controller bastano due cavi qualsiasi da collegare agli ingressi dell' adattatore ttl-rs485.

Per essere precisi il collegamento bus richiede un cavetto twistato. Personalmente ho usato il cavetto dell' antifurto e funziona bene ugualmente.



[giannibu]

Per collegare l'esp al controller bastano due cavi qualsiasi da collegare agli ingressi dell' adattatore ttl-rs485.

Per essere precisi il collegamento bus richiede un cavetto twistato. Personalmente ho usato il cavetto dell' antifurto e funziona bene ugualmente.

Grazie Felix80, quindi è indispensabile l'adattatore ttl-rs485? Non posso collegare l'esp32 direttamente, senza adattatore, all'interfaccia utente della PDC?



[rrrmori53]

Grazie Felix80, quindi è indispensabile l'adattatore ttl-rs485? Non posso collegare l'esp32 direttamente, senza adattatore, all'interfaccia utente della PDC?

No, i livelli logici sono troppo diversi e un esp lavora con 3 V, l'interfaccia Pdc con 5/12 V
Serve una interfaccia logica da ttl a seriale e poi un adattatore di livello.................. tutto contenuto nell'adattatore in essere



[giannibu]

No, i livelli logici sono troppo diversi e un esp lavora con 3 V, l'interfaccia Pdc con 5/12 V
Serve una interfaccia logica da ttl a seriale e poi un adattatore di livello.................. tutto contenuto nell'adattatore in essere

Grazie rrrmori53 , quindi anche se alimento l'esp32 tramite usb in modo da erogare la tensione corretta, non è possibile effettuare il collegamento diretto tra esp32 e il pannello di controllo della PDC tramite Modbus perché è comunque necessario l'adattatore ttl-rs485?



[rrrmori53]

Si, tra esp e interfaccia PDC serve il modulo 485



[giannibu]

Durante le feste ho avuto modo di smanettare un po' ed ho configurato quasi tutto. Condivido il file con voi, ho scopiazzato un po' da varie fonti ed ho inserito solo quello che ritenevo opportuno per me.

Per l'attivazione e disattivazione delle funzioni associate ai bitmask non ho usato uno switch perché spegnendolo mi impostava a zero l'intero registro e non il singolo bitmask e questa cosa non va bene. Ho preso spunto da un file di configurazione condiviso su un altro forum per ovviare al problema utilizzando la funzione "select component".

Per il momento sto usando un esp8266 ma appena mi arrivano passo tutto su esp32 così aggiungo anche la parte relativa agli errori.

:bye1:

Ciao ragazzi, ciao Felix80 , oggi mi sono arrivati l'esp32 e l'adattatore e vorrei iniziare configurare il tutto. Ho installato su Homeassistant il componente esphome e creato il primo progetto per l'esp32.
Per la configurazione del file yaml mi sorgono alcuni dubbi. Utilizzando il file yaml che hai allegato, alla fine in questo passaggio quali pin hai definito?

uart:
id: mod_bus
tx_pin: 1
rx_pin: 3
baud_rate: 9600
stop_bits: 1
parity: NONE

Alla fine hai sostituito "tx_pin: 1" con "tx_pin: 16" ?
rx può invece rimanere "rx_pin: 3"

Per quanto riguarda i collegamenti invece, se ho capito bene, devo:

A) collegare esp32 ad adattatore

1. alimentare l'esp32 a 3,3 volt tramite usb
2. collegare TX dell'esp32 con TX dell'adattatore
3. collegare RX dell'esp32 con RX dell'adattatore
4. GND dell'esp32 con GND dell'adattore
5. 3V3 dell'esp con VCC dell'adattatore

B) collegare adattatore a pannello di controllo PDC:

1. collegare la terra dell'adattatore alla terra del pannello di controllo PDC
2. uscita B- dell'adattatore a H1 del pannello di controllo PDC
3. uscita A+ dell'adattatore a H1 del pannello di controllo PDC

Scusate la lungaggine ma è la mia prima volta e ho mille dubbi

Grazie
